電源芯片

憑借在電路拓?fù)湟约翱刂撇呗灶I(lǐng)域的技術積累和深刻理解，公司定義開發多款電源管理芯片，涵蓋主控芯片、驅動芯片、輔助源芯片以及點負載芯片四大類。具備MHz級多模式精確控制和高頻低延時大電流驅動能力，采用WLCSP晶圓級封裝，可大幅縮小控制電路占板面積，解決電源高集成度和小型化難題，性能指標達到國際先進水平，為公司高端模塊電源國產化提供“核芯”支撐。

Control Chips

控制芯片

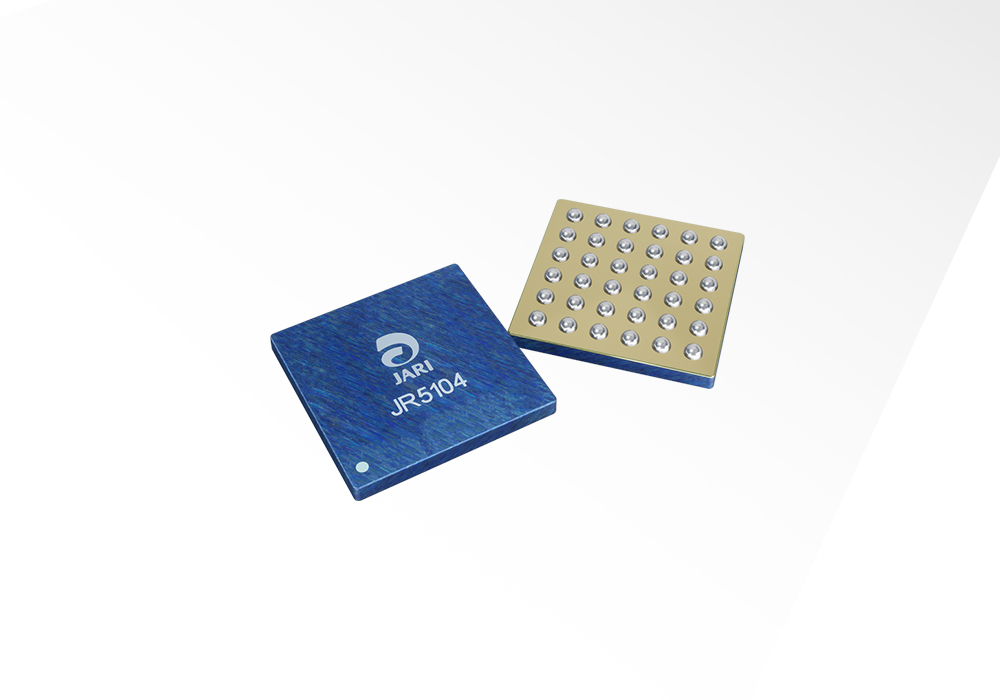

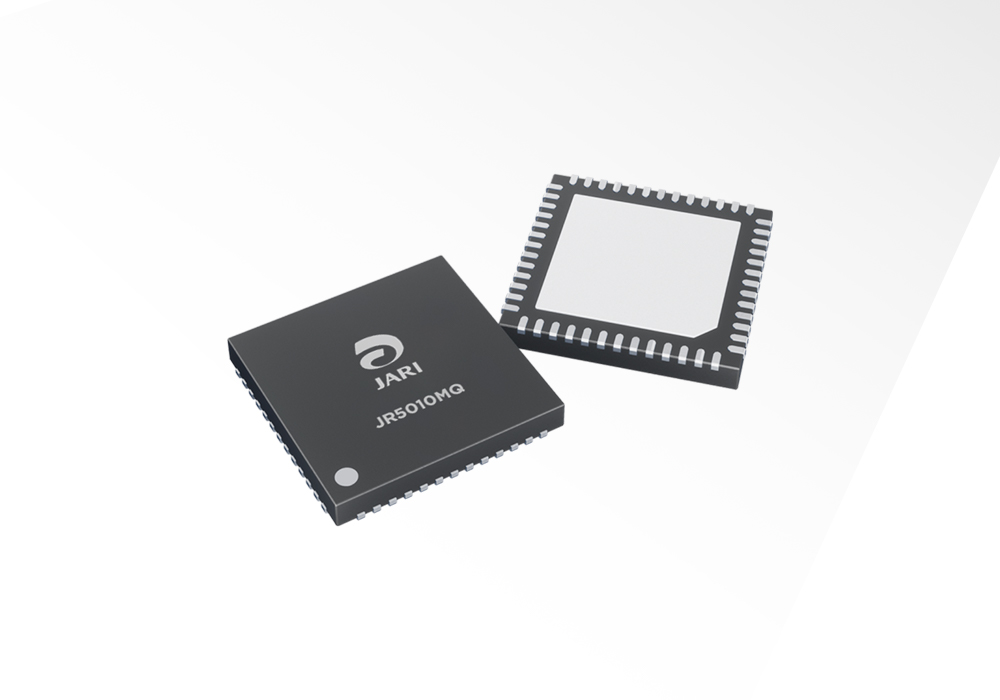

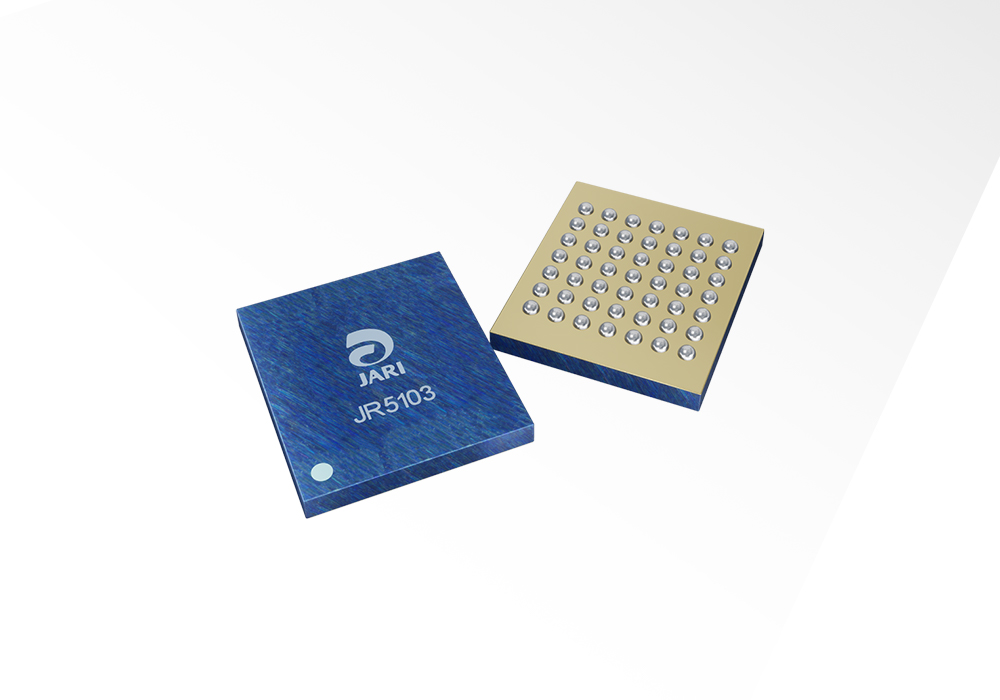

JR5010MQ JR5103 JR5104 JR5105

PFM Buck控制芯片
原邊峰值電流采樣功能
過壓保護、欠壓保護、過溫保護

輸出電壓 10~20V
變頻控制 100Hz~1MHz
驅動電流能力 ≥35mA
QFN封裝 4×4mm
工作溫度 -55~125℃

支持升壓降壓控制
集成4路PWM
支持多模式切換
集成2路低邊驅動
集成輔助源控制電路

變頻控制 1kHz~1.2MHz
寬工作電壓 5~18V
驅動能力 4A
WLCSP封裝 3.3×3.3mm
工作溫度 -55~125℃

雙鉗位軟開關拓?fù)?/li>
集成4路PWM
支持多模式切換
集成2路低邊驅動

變頻控制 1kHz~1MHz
寬工作電壓 5~18V
驅動能力 4A
WLCSP封裝 3.7×3.2mm
工作溫度 -55~125℃

LLC軟開關拓?fù)?/li>
支持驅動電路自適應控制
可配置不同保護摸式
集成2路低邊驅動
集成輔助源控制電路

變頻控制 1MHz-2.5MHz
寬工作電壓 10-20V
驅動能力 4A
WLCSP封裝 2.82x2.82mm
工作溫度 -55~125℃

Driver chips

驅動芯片

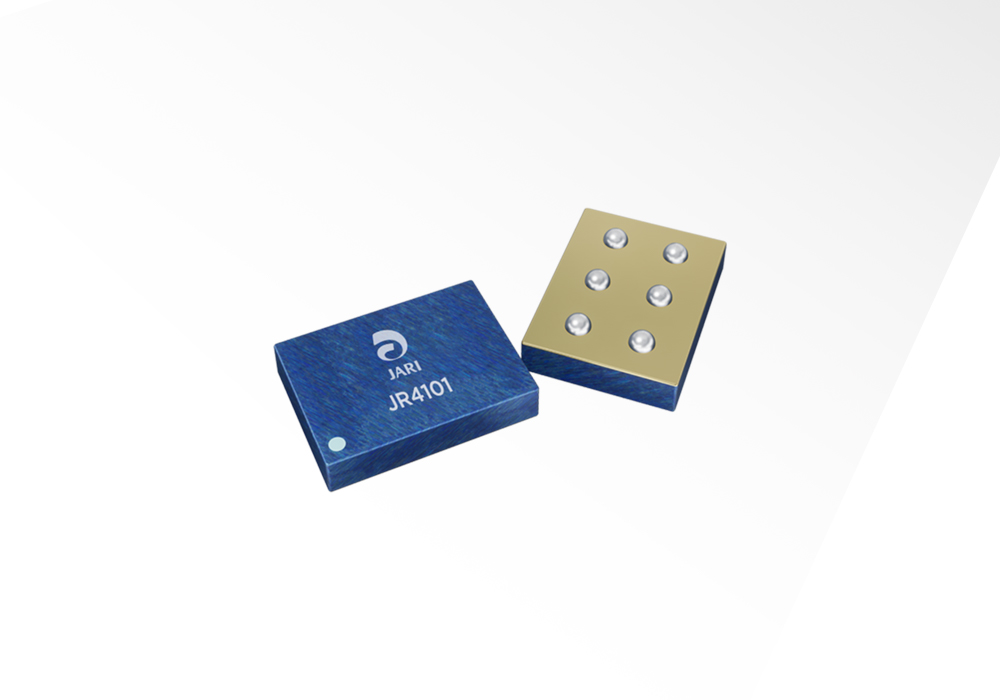

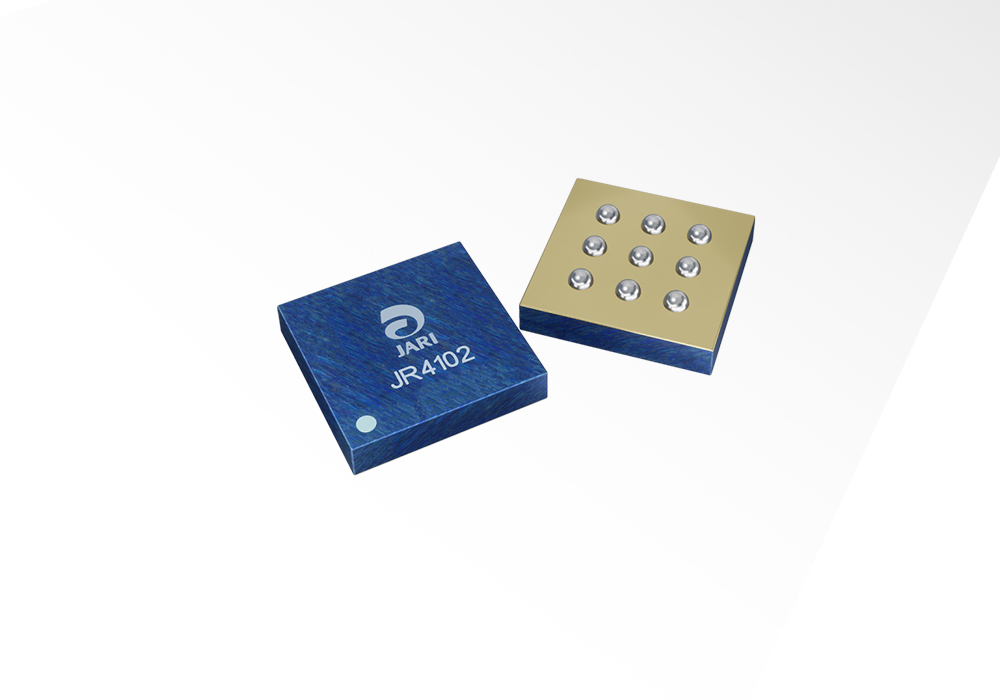

JR4101 JR4102

反激類拓?fù)?/li>
精準同步整流自適應開通/關斷控制

低傳輸延時 ≤15ns
高開關頻率 3.5MHz
大驅動電流能力 3A
WLCSP封裝 2×1.5mm
工作溫度 -55~125℃

橋式拓?fù)?/li>
精準同步整流開通/關斷控制
死區時間:5~50ns

Auxiliary Chips

輔助源芯片

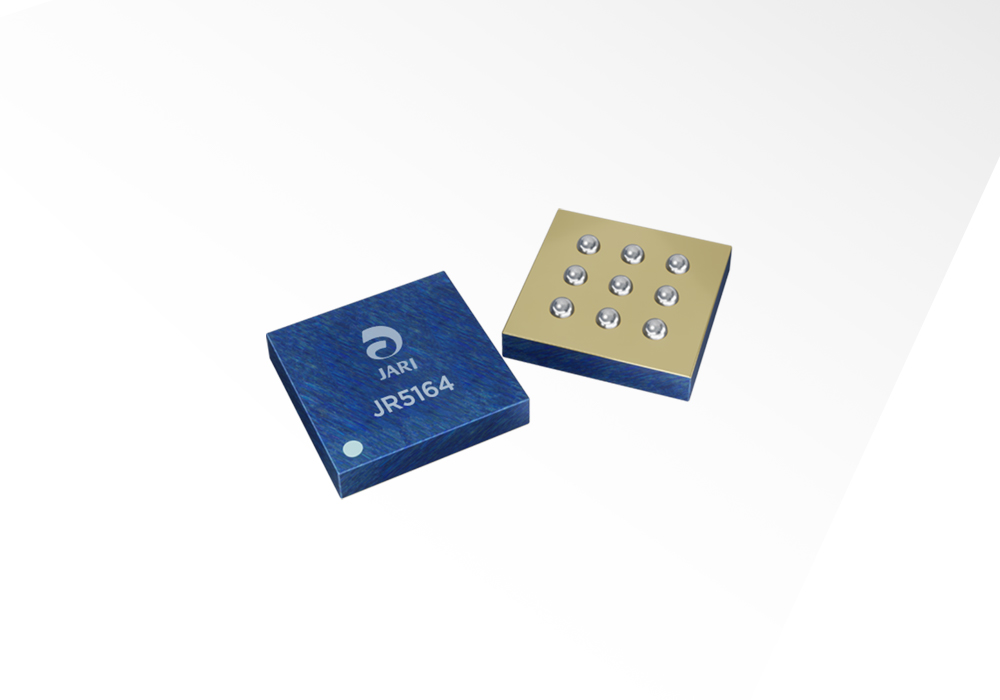

JR5164

內部集成同步整流MOS管
COT模式控制架構
開關頻率可調，最高可達1MHz
無回路補償元件
內部參考電壓：1.2 V

寬輸入電壓 6~100V
輸出電流 1A
空載輸入靜態電流 10μA
關機靜態電流 3μA
WLCSP封裝 2×2mm
工作溫度 -55~125℃

PointLoad Chips

點負載芯片

集成降壓式DC/DC變換器

內部集成封裝開關控制器、功率管、電感器和無源元件，外部僅需少量濾波/保持電容器及電阻，即可構成完整的降壓式DC/DC穩壓器。

支持外部頻率同步
支持多相串并聯
六大系列，型號齊全
與國外公司同類產品Pin-To-Pin兼容

寬輸入電壓 4.5~16V
輸出電壓可調 0.6~5.5V
單片最大輸出電流 50A

產品型號

型號	功能描述	輸入電壓	輸出電壓	輸出電流	溫度范圍	封裝形式
JTM4650	降壓式DC/DC穩壓器	4.5~16V	0.6~5.5V	單通道50A或雙通道25A	-40℃~125℃	BGA

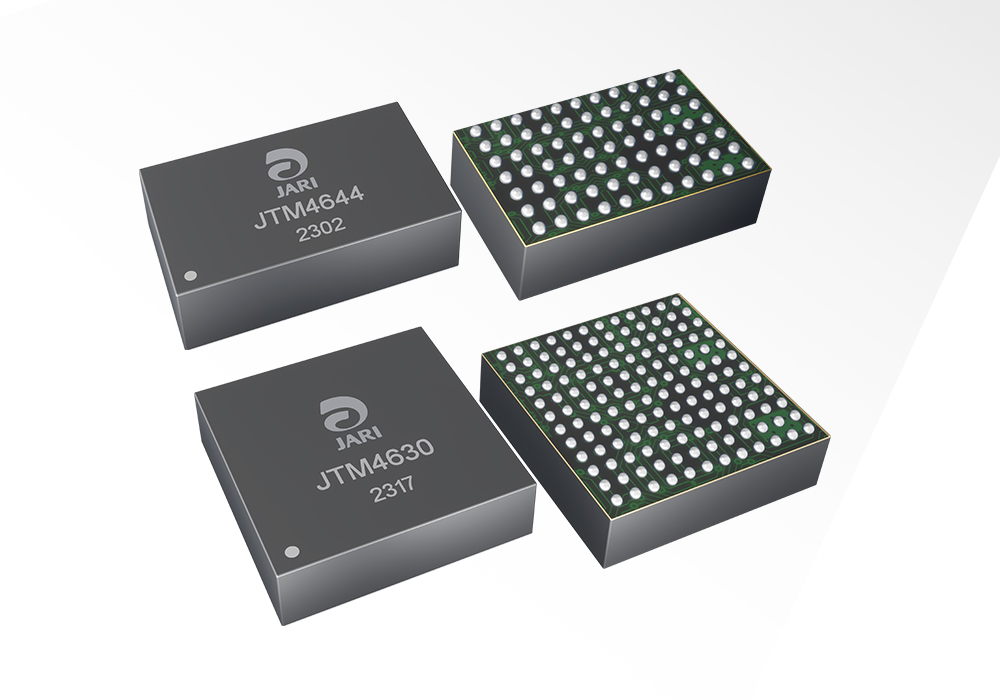

JTM4644	降壓式DC/DC穩壓器	4.5~16V	0.6~5.5V	單通道16A或四通道4A	-40℃~125℃	BGA
JTM4620	降壓式DC/DC穩壓器	4.5~16V	0.6~5.5V	單通道26A或雙通道13A	-40℃~125℃	LGA/BGA
JTM4630	降壓式DC/DC穩壓器	4.5~16V	0.6~5.5V	單通道36A或雙通道18A	-40℃~125℃	LGA/BGA
JTM4628	降壓式DC/DC穩壓器	4.5~16V	0.6~5.5V	單通道16A或雙通道8A	-40℃~125℃	LGA/BGA
