杰瑞兆新推出MXPF-CD390系列功率因數校正(PFC)模塊,該系 列產品采用標準工業磚封裝,包含半磚1200W和1/4磚500W兩種規 格,針對單相交流220V電網設計,具有全國產、高功率因數、低諧 波、高功率密度、支持并聯、內置浪涌抑制、具備短路保護等突出特 點,內部元器件實現100%國產化,通過第三方鑒定認證,能為機載、 車載、艦載、工業控制等交流輸入場景提供國產化解決方案。
產品亮點

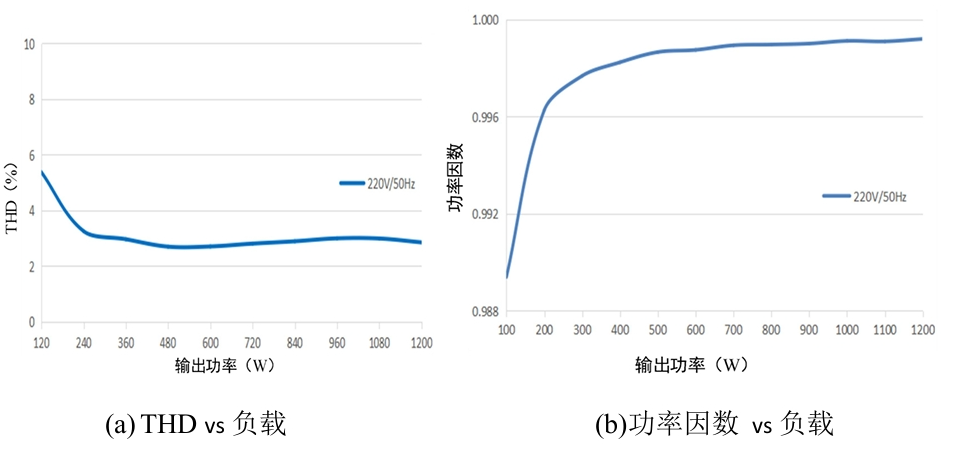

(1)全負載范圍內低諧波失真:為提高系統可靠性,在實際使用中 客戶一般會功率降額,因此需要在盡可能寬的負載范圍內實現低諧波 失真(THD)。該系列產品采用先進電路拓撲和數字控制算法,優化 全負載范圍內THD,達到10%負載THD<5%,半載以上THD<3%,解決 用戶使用痛點。

(2)內置輸入浪涌抑制電路:采用內置晶閘管半控整流電路,將輸 入啟動分為預充電、晶閘管緩啟、BOOST啟動三個階段,通過控制晶 閘管的脈寬和啟動時序有效抑制不同輸入條件下的輸入浪涌電流。

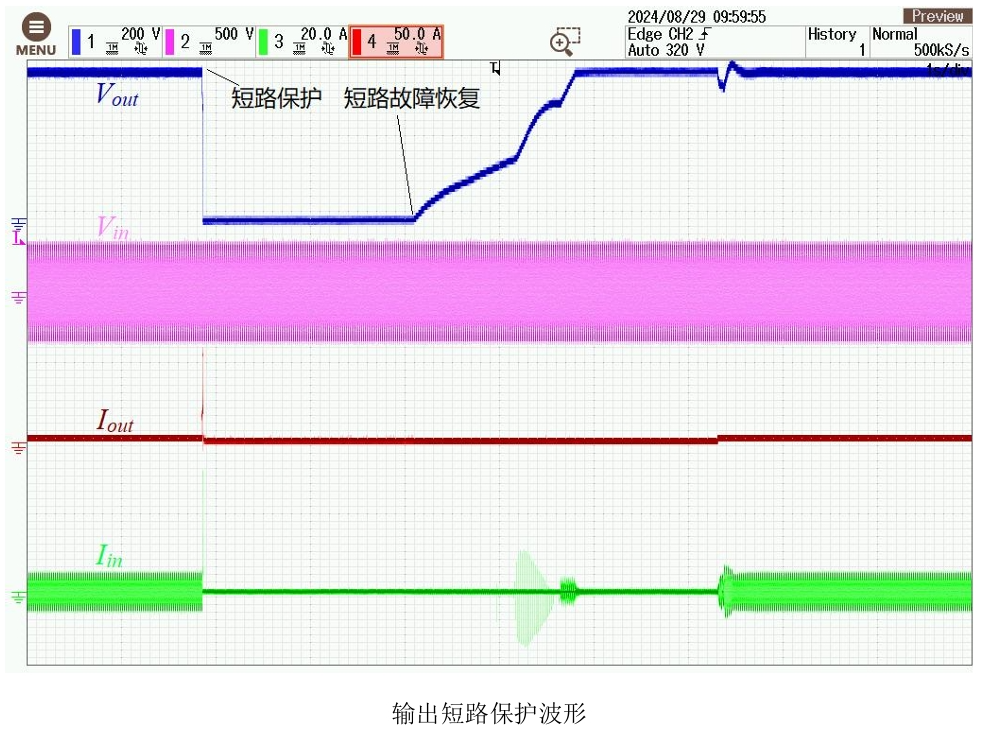

(3)輸出短路保護功能:市面上主流的PFC模塊一般不具備輸出短 路保護功能,一旦后級DC/DC電路損壞,將會導致PFC模塊失效。 該系列產品具有輸出短路保護功能,當檢測到PFC輸出短路時,會在 微秒級的時間內快速關閉輸出,避免PFC模塊損壞。當短路故障狀態 消除后,可以自動恢復正常工作狀態,無需重新上電重啟,大幅提高 系統可靠性。

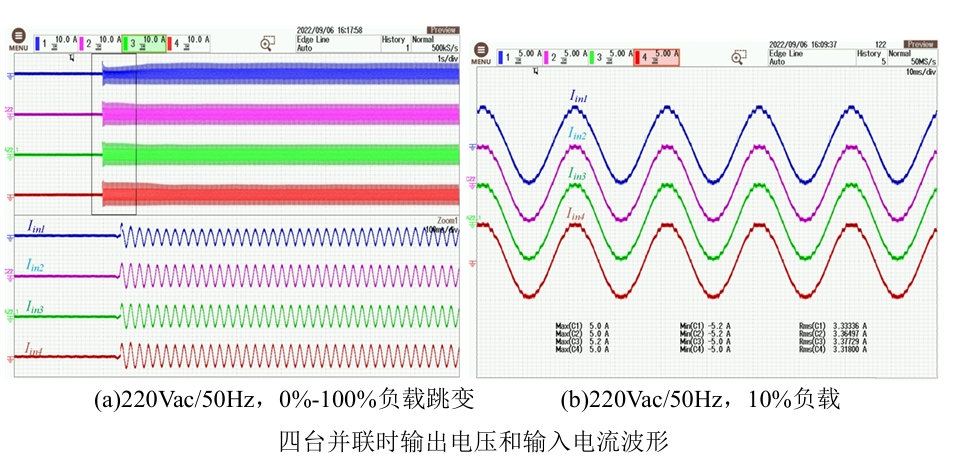

(4)靈活并聯實現功率擴容:該系列產品采用軟硬件結合的新穎均 流控制策略,可實現8臺以上并聯擴容,均流度在3%以內,可以輕 松應對更大功率應用需求。

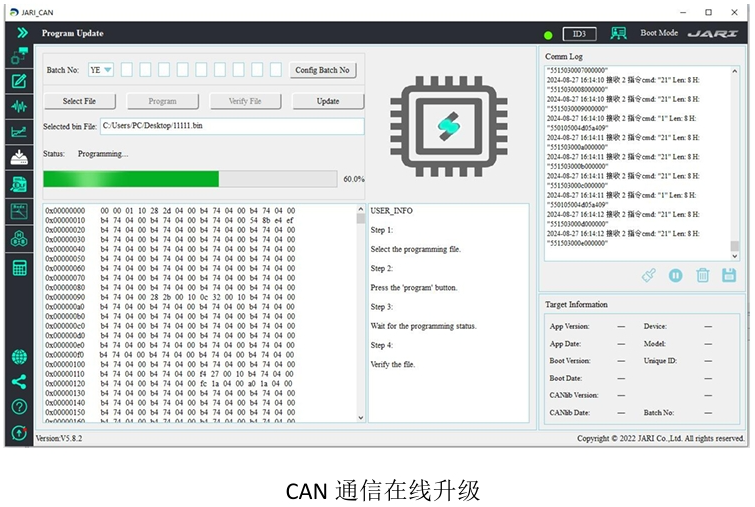

(5)全數字化支持在線管理:該系列產品采用全數字控制,可以實 時上報電源內部的電壓、電流、頻率等工作狀態和故障情況,同時可 根據用戶實際負載調優,支持在線升級,節約維護成本。

產品指標
MHPF-CD390 產品指標:
元器件100%國產化
輸入電壓范圍:176~264Vrms
輸入浪涌電壓:290Vrms/100ms
輸入頻率范圍:45~65Hz
效率:高達96.8%
功率因數:>0.99
輸入總諧波失真:<3%
內置輸入電流浪涌抑制電路,具有輸出短路保護功能
支持8臺以上并聯擴流
工作殼溫:-55℃~100℃
標準工業半磚:63.14×60.6×12.7(mm)
MQPF-CD390 產品指標:
元器件100%國產化
輸入電壓范圍:176~264Vrms
輸入浪涌電壓:290Vrms/100ms
輸入頻率范圍:45~65Hz
效率:高達96%
功率因數:>0.99
輸入總諧波失真:<3%
內置輸入電流浪涌抑制電路,具有輸出短路保護功能
工作殼溫:-55℃~100℃
標準工業1/4磚:39.01×60.6×12.7(mm)
選型使用

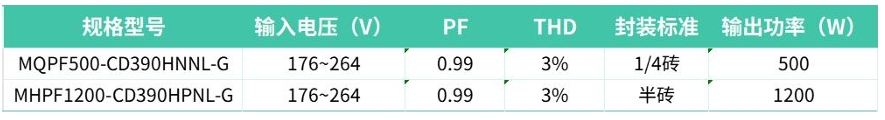

MXPF 系列PFC模塊提供以下型號:
