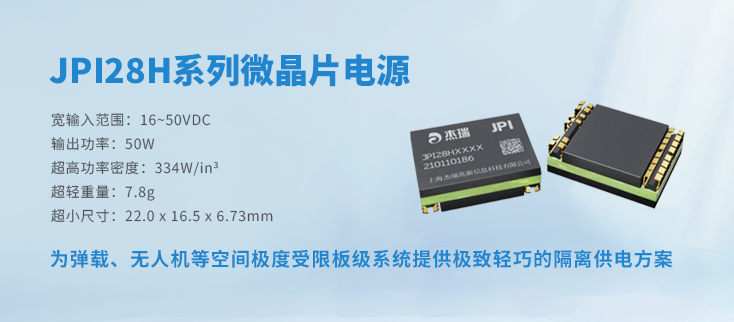

隨著武器裝備及高端設備系統性能不斷提升，對電源的功率、效率、體積、重量和厚度等指標提出更加嚴苛的要求。為解決空間受限系統供電設計痛點，滿足客戶使用需求，杰瑞兆新憑借在高端模塊電源領域多年的技術積累和自主創新，歷時多年研發，全新推出JPI28H系列超小型50W隔離穩壓DC/DC微晶片電源。
該系列產品可在16~50V寬輸入范圍內實現高達50W功率的隔離穩壓輸出，包括3.3V/5V/12V/15V/18V/28V等多種輸出規格，滿足多場景使用需求。采用表貼安裝 LGA 端子，尺寸僅為22.0 x 16.5 x 6.73mm，功率密度高達334W/in3，重量僅7.8g，與市面同類型常規電源相比，可大幅降低占板面積和厚度，為客戶節省寶貴的空間用于系統關鍵性能提升。
JPI28H系列產品實現性能大幅提升的關鍵在于電路技術和封裝工藝的創新突破。通過采用高頻軟開關拓?fù)浜拖冗M(jìn)控制策略，基于全新的模塊級半導體封裝工藝，將包含功率器件、磁性元件、無源器件和控制電路的DC/DC轉換器進行整體封裝，實現安全隔離、高集成和雙面散熱，將模塊電源的小型化和輕量化推向新的高度。
產品亮點

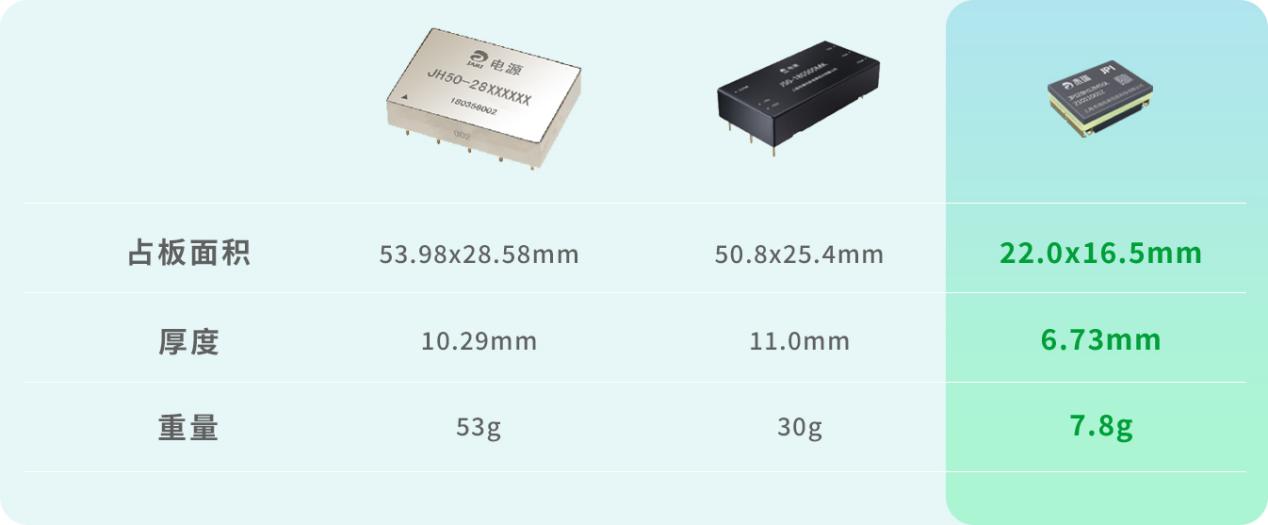

超高集成：JPI28H系列產品在滿足隔離輸出的情況下，封裝尺寸為22.0 x 16.5 x 6.73mm，重量僅7.8g；在同等功率等級下，與混合集成DC/DC變換器相比，占板面積減小76%，厚度減小35%，重量減小85%，與2*1 標準封裝DC/DC變換器的相比，占板面積減小72%，厚度減小39%，重量減小74%，非常適合應用在高度極度受限、重量每克必爭的彈載、無人機、TR組件等供電系統中。
高可靠性：JPI28H系列產品創新性的采用原邊反饋閉環方案，無需光耦或隔離芯片實現隔離輸出，避免了光衰、溫度特性差、不耐輻射等問題；產品經過1000次溫度沖擊（-55℃~125℃）、高g值加速度沖擊等一系列可靠性試驗，設計與制造滿SJ20668-1998《微電路模塊總規范》的要求，已通過第三方鑒定檢驗，充分驗證了電源模塊的可靠性。
原位替代：JPI28H系列產品在性能指標、封裝形式、引腳排列和功能定義與國外同系列產品完全兼容，實現原位替代，客戶無須更改印制板和外圍電路參數，應用靈活方便。
產品指標
寬輸入范圍：16~50VDC
輸出功率：50W
寬范圍輸出調壓：-20% ~ +10%
效率：86%
功率密度：334W/in3
重量：7.8g
隔離電壓：2250VDC
使能控制、溫度監控和過溫保護
輸入過壓、欠壓保護
輸出短路、過流、過壓保護
工作溫度（殼溫）：-55℃ ~ 100℃
存儲溫度：-65℃ ~ 125℃
超小體積：22.0 x 16.5 x 6.73mm

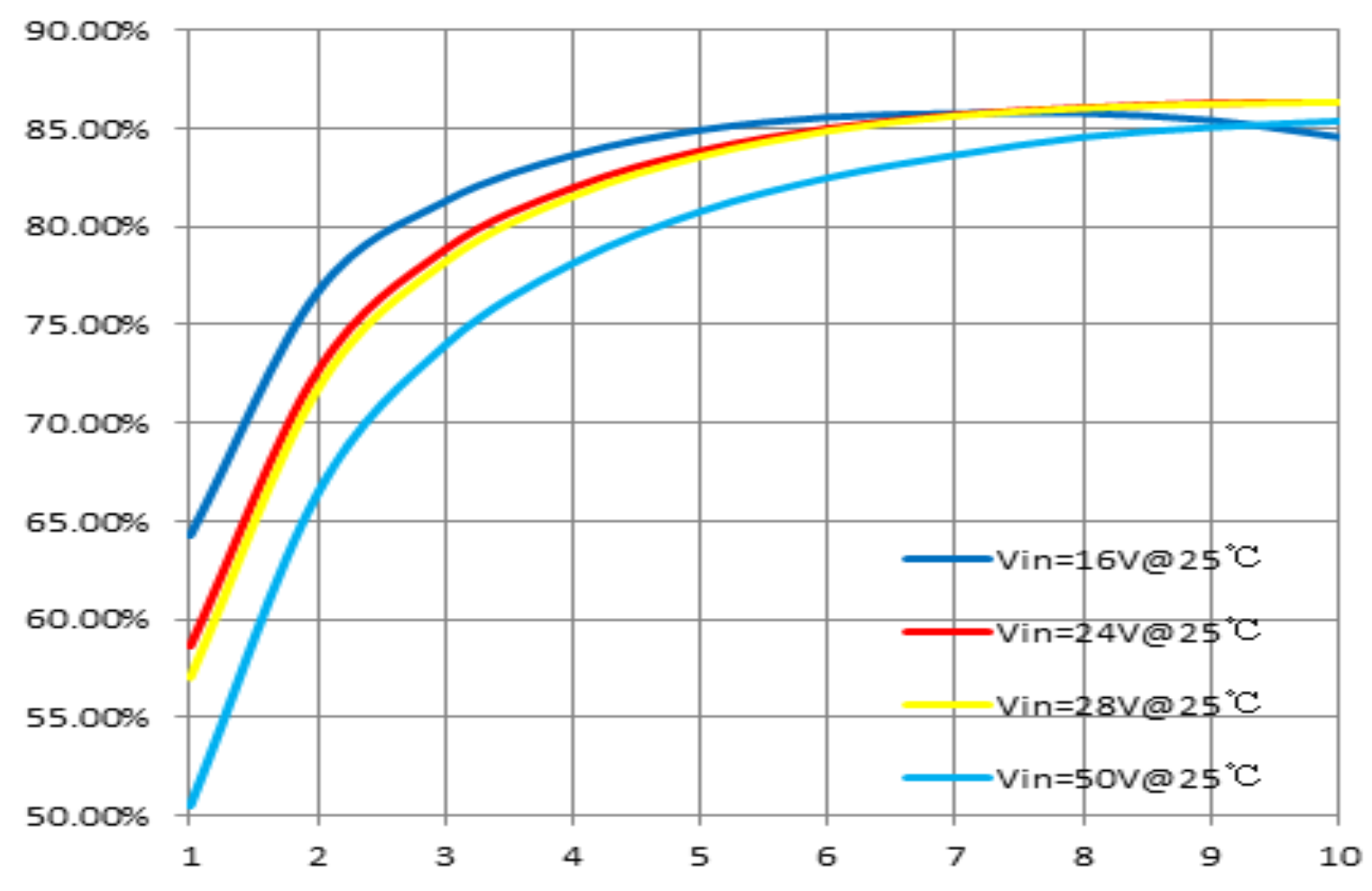

5V輸出常溫效率曲線
應用領域
選型使用

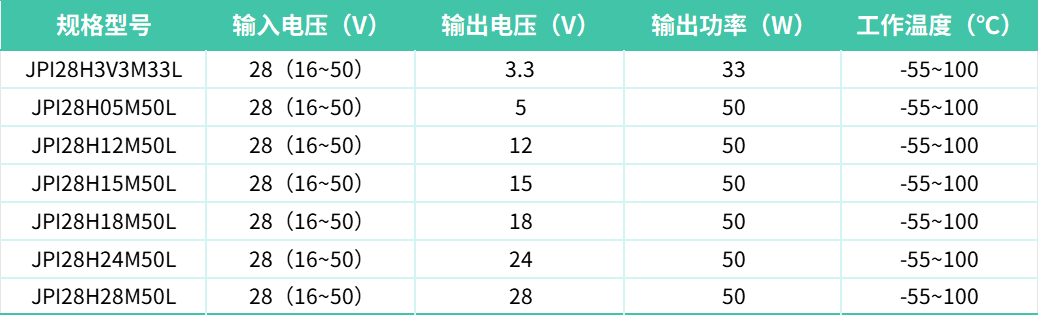

JPI28H系列提供以下型號：
